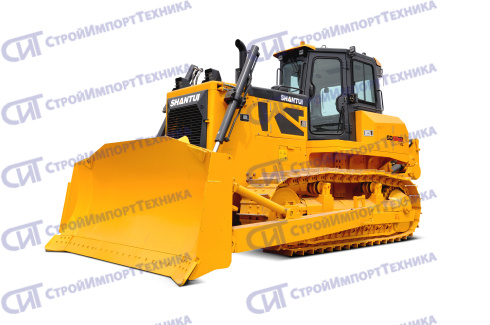

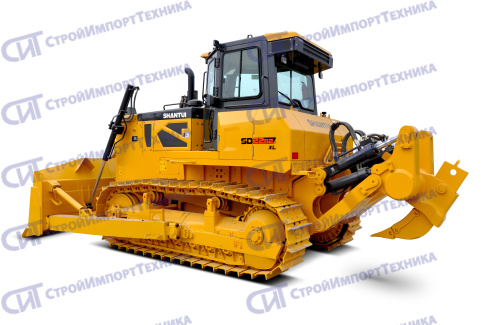

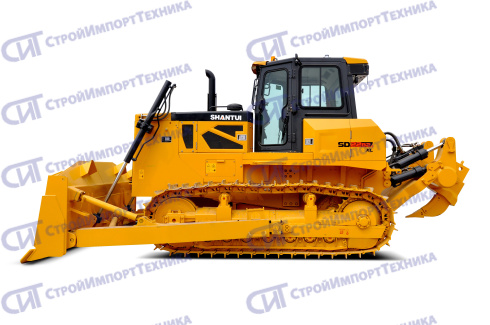

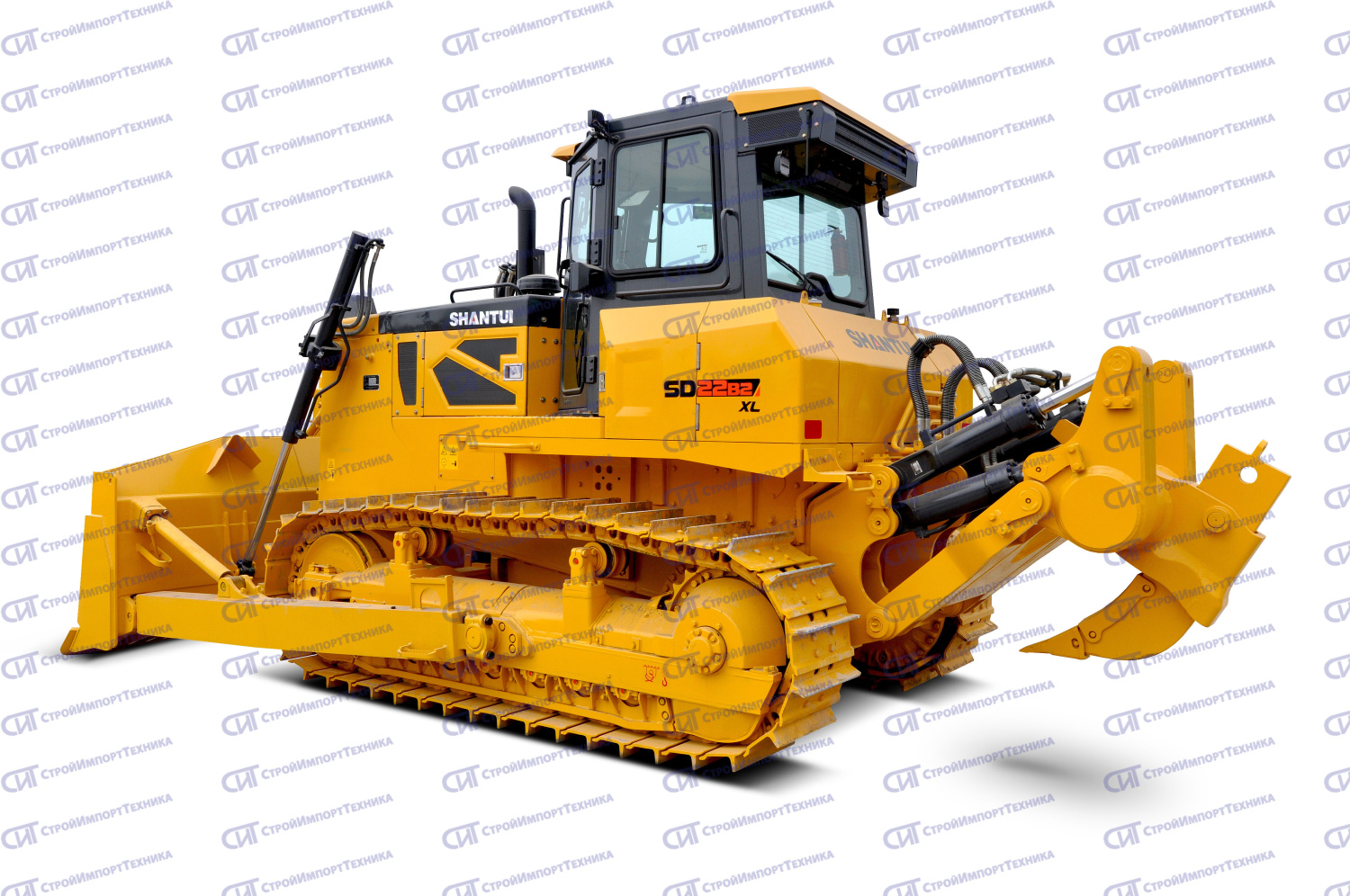

Гидромеханический бульдозер SD22B2 XL
Новинка
Описание
SD22B2 XL – бульдозер с гидромеханической трансмиссией управление при помощи рычагов.
Гидромеханический бульдозер нового поколения общеотраслевого применения изготовлен в соответствии с современными стандартами качества, отвечает международным требованиям безопасности.
Применяется для послойной разработки и перемещения грунтов различных категорий, а также для предварительно разрыхленных скальных грунтов.
Используется для планировки строительных площадок, возведения насыпей, разработки выемок котлованов, нарезки террас на косогорах, разравнивания грунта, отсыпаемого другими машинами, копания траншей под фундаменты и коммуникации, засыпки рвов, ям, траншей, котлованов и пазух фундаментов зданий, расчистки территорий от снега, камней, отходов лесозаготовок и строительного мусора.
Бульдозер отличается простотой конструкции, надежностью и экономичностью в эксплуатации, высокой производительностью, мобильностью и универсальностью.
| МАССА | |
| Эксплуатационная масса, кг | 26760 |
| ГАБАРИТНЫЕ РАЗМЕРЫ | |
| Длина, мм | 8174 |
| Ширина, мм | 3642 |
| Высота, мм | 3460 |

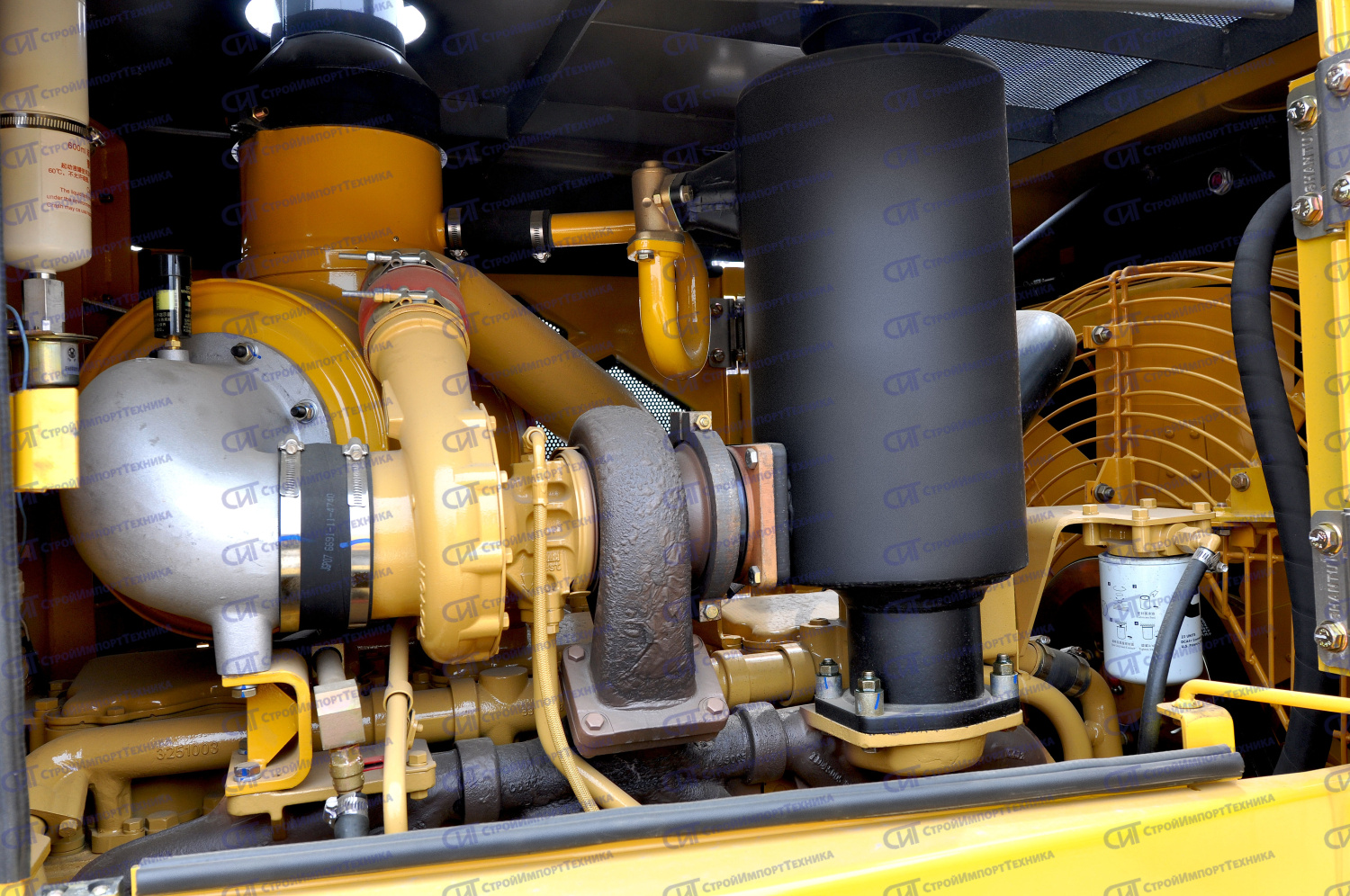

| ДВИГАТЕЛЬ | |
| Модель | Cummins NTA855-C280 |
| Тип | дизель с турбонаддувом |
| Расположение цилиндров | рядное |
| Количество цилиндров – диаметр х ход поршня | 6 – 140 х 152 мм |
| Впрыск топлива | прямой |
| Экологический стандарт | EPA Tier 1 и EU Stage 1 |
| Рабочий объём, л | 14,01 |
| Мощность (полная) | 187 кВт (254 л.с.) при 1850 об/мин |
| Максимальный крутящий момент | 1085 Нм при 1300 об/мин |
| Минимальный расход топлива (г/кВтч) | 218 |
| Система охлаждения | водяное охлаждение, механический привод вентилятора |
| ТРАНСМИССИЯ | |
| Тип | Гидромеханическая трансмиссия, три передачи вперёд и три передачи назад. Изменение направления движения и скорости при помощи рычагов, управление навесным оборудованием при помощи джойстика. |
| Скорость движения вперёд, км/ч | 0-3,7 / 0-6,7 / 0-11,5 |
| Скорость движения назад, км/ч | 0-4,4 км / 0-7,9 / 0-13,6 |
| Тяговое усилие, кН | 497 |
| Гидротрансформатор | Трёхэлементный, одноступенчатый, однофазный |
| Коробка переключения передач | Планетарная коробка переключения передач, электронное управление, переключение передач под нагрузкой, принудительная смазка |
| Главная передача | Одноступенчатая, спирально-коническая передача, смазка разбрызгиванием |
| Поворот | Многодисковая фрикционная муфта в масляной ванне, постоянно разомкнутого типа |
| Тормозная система | Ленточного типа в масляной ванне с гидравлическим приводом |
| Бортовая предача | Двухступенчатая, с прямозубыми цилиндрическими шестернями постоянного зацепления, смазка разбрызгиванием |
| ХОДОВАЯ ЧАСТЬ | |
| Тип | Полужёсткая подвеска с балансирной балкой, А-образная тележка |
| Башмак | с одиночным грунтозацепом |
| Количество башмаков, шт | 41 (с каждой стороны) |
| Ширина башмака, мм. | 560 |
| Длина пятна контакта гусеницы с грунтом (мм) | 3050 |
| Высота грунтозацепа, мм | 72 |
| Межцентровое расстояние гусеницы, мм | 2000 |
| Шаг звена, мм | 216 |
| Поддерживающие катки, шт. | 2 (с каждой стороны) |
| Опорные катки, шт. | 7 (с каждой стороны) |
| Давление на грунт, кПа | 87 |
| Радиус разворота, мм | 3600 |
| Допустимый преодолеваемый уклон, град | 30 |
| ОТВАЛ | |
| Тип | полусферический, с гидравлическим перекосом |
| Объём, м. куб. (по стандарту ISO 9246:1988) | 7,0 |
| Ширина, мм | 3642 |
| Высота, мм | 1580 |
| Угол резания грунта, град | 55±3 |
| Заглубление, мм | 540 |
| Высота подъёма, мм | 1210 |
| Перекос (в вертикальной плоскости), мм | 300 |

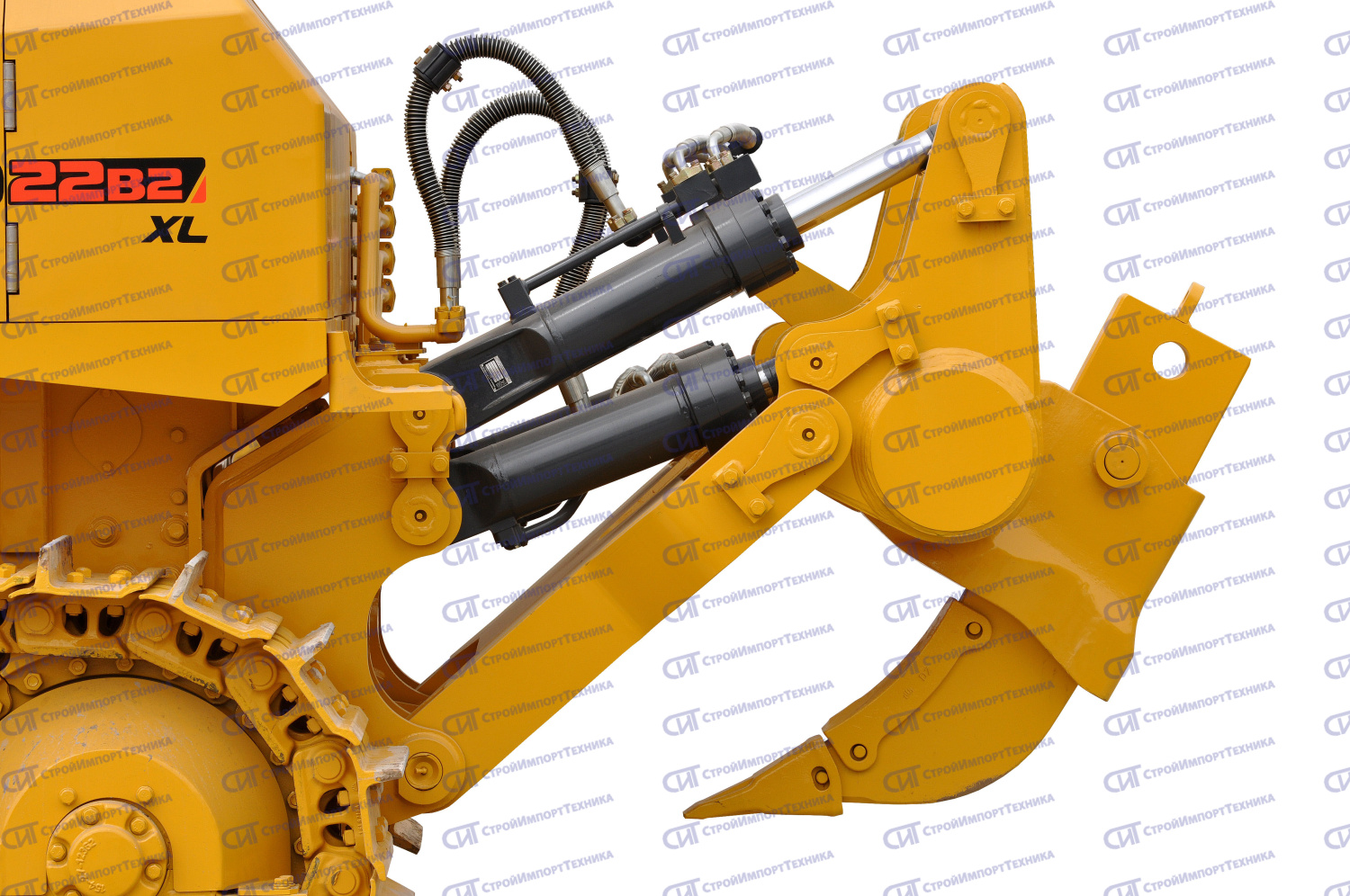

| РЫХЛИТЕЛЬ | |
| Тип | параллелограмм |
| Количество зубьев, шт | один |
| Масса, кг | 2560 |
| Глубина рыхления, мм | 695 |
| Высота подъёма, мм | 515 |
| Задний угол съезда бульдозера (при максимально поднятом рыхлителе), град | 25,5 |
| ЗАПРАВОЧНЫЕ ОБЪЁМЫ | |
| Топливный бак, л | 480 |
| Система охлаждения двигателя, л | 69 |
| Система смазки двигателя, л | 45 |
| Гидравлический бак, л | 110 |
| Трансмиссия, л | 122 |
| Бортовая передача, л | 41 (с каждой стороны) |
Основные характеристики
| Трансмиссия | гидромеханическая |
| Управление ходовой частью | механическое |
| Управление рабочим оборудованием | гидравлическое PPC (Proportional Pressure Сontrol) |

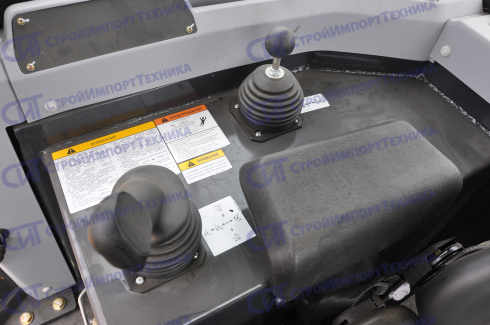

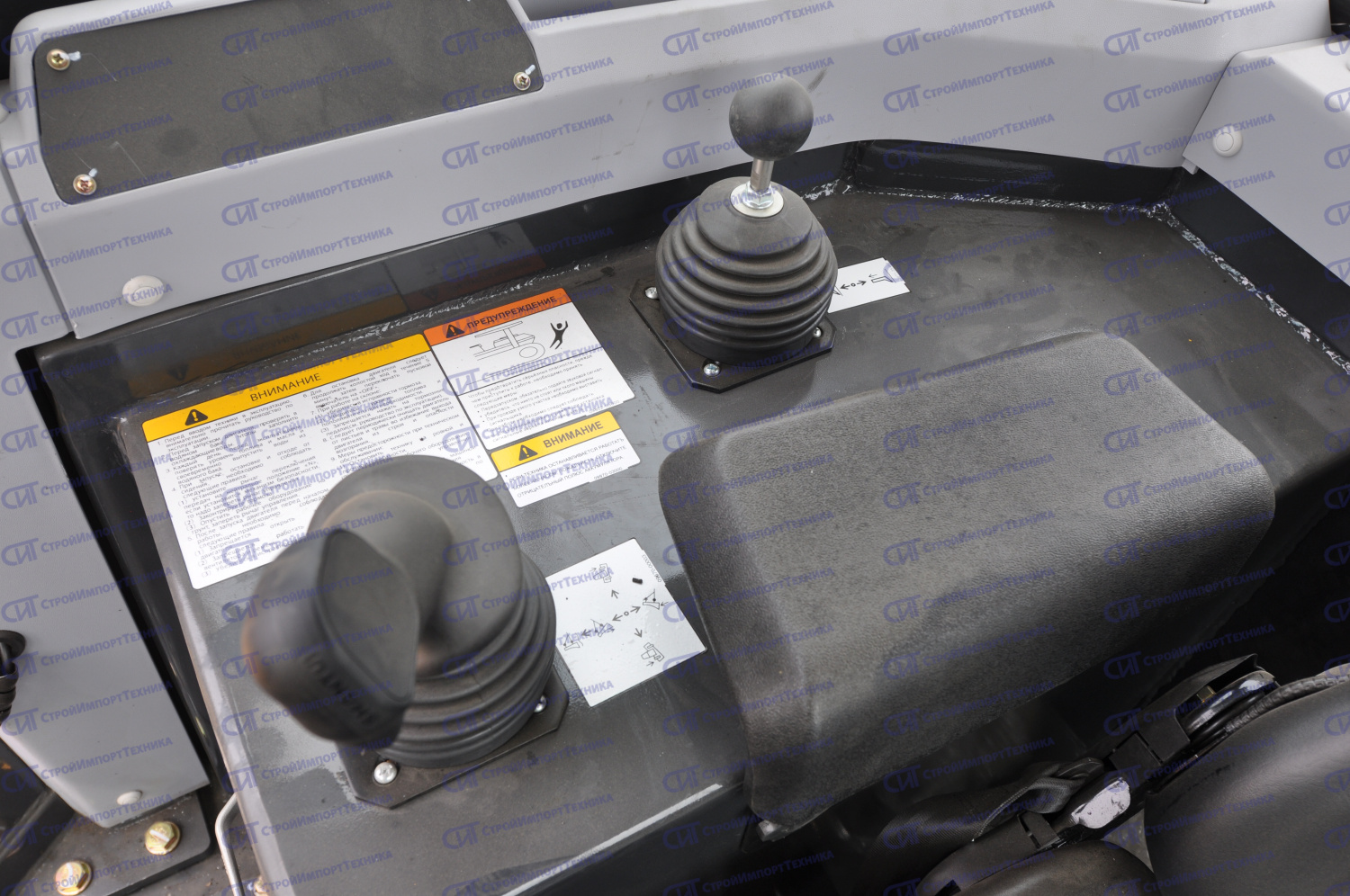

| Органы управления | Джойстик (левый) – рычаг (левый) управление ходовой частью Джойстик (правый) – гидравлическое управление рабочим оборудованием |
| Отвал | Полусферический (SU blade) |
| Объем отвала | 7,0 куб. м. (по стандарту ISO 9246:1988) |
| Двигатель | |
| Двигатель | Cummins NTA855-C280 |
| Экологический стандарт | Tier - 1 (Евро1) |
| Полная мощность | 187 кВт (254 л.с.) при 1850 об/мин |

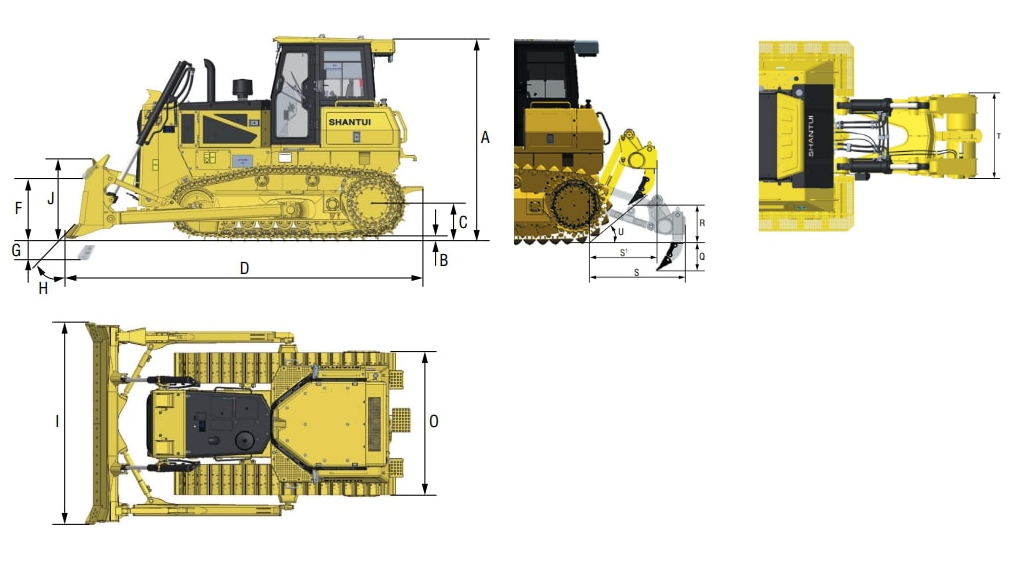

Габаритные размеры
| A | Высота бульдозера | мм | 3460 |
| B | Высота грунтозацепа | мм | 72 |
| C | Дорожный просвет | мм | 405 |
| D | Длина бульдозера (с рыхлителем) | мм | 8174 |
| F | Максимальная высота подъёма отвала | мм | 1210 |
| G | Максимальная глубина резания грунта отвалом | мм | 540 |
| H | Угол резания грунта отвалом | град | 55±3 |
| I | Ширина отвала | мм | 3642 |
| J | Высота отвала | мм | 1580 |
| O | Ширина бульдозера по внешней стороне гусеничных башмаков | мм | 2560 |
| Q | Максимальная глубина рыхления | мм | 695 |
| R | Максимальная высота подъёма рыхлителя | мм | 515 |
| S | Длина рыхлителя (при максимальной глубине рыхления) | мм | 2194 |
| S` | Длина рыхлителя (при максимальном подъёме) | мм | |
| T | Ширина рыхлителя | мм | 1380 |
| U | Задний угол съезда бульдозера (при максимальном подъёме рыхлителя) | град | 25,5 |
Комплектация
| Двигатель Cummins NTA855-C280 (EPA Tier 1 и EU Stage 1) |
| Отвал полусферический с гидравлическим перекосом 7,0 м. куб (ISO 9246:1988) |
| Кабина c интегрированной системой безопасности ROPS/FOPS |
| Джойстик (электрогидравлическое) изменения направлением движения и выбора скорости |
| Джойстики (PPC) управления рабочим оборудованием (отвал и рыхлитель) |
| LCD дисплей панели контрольно-измерительных приборов на русском языке |

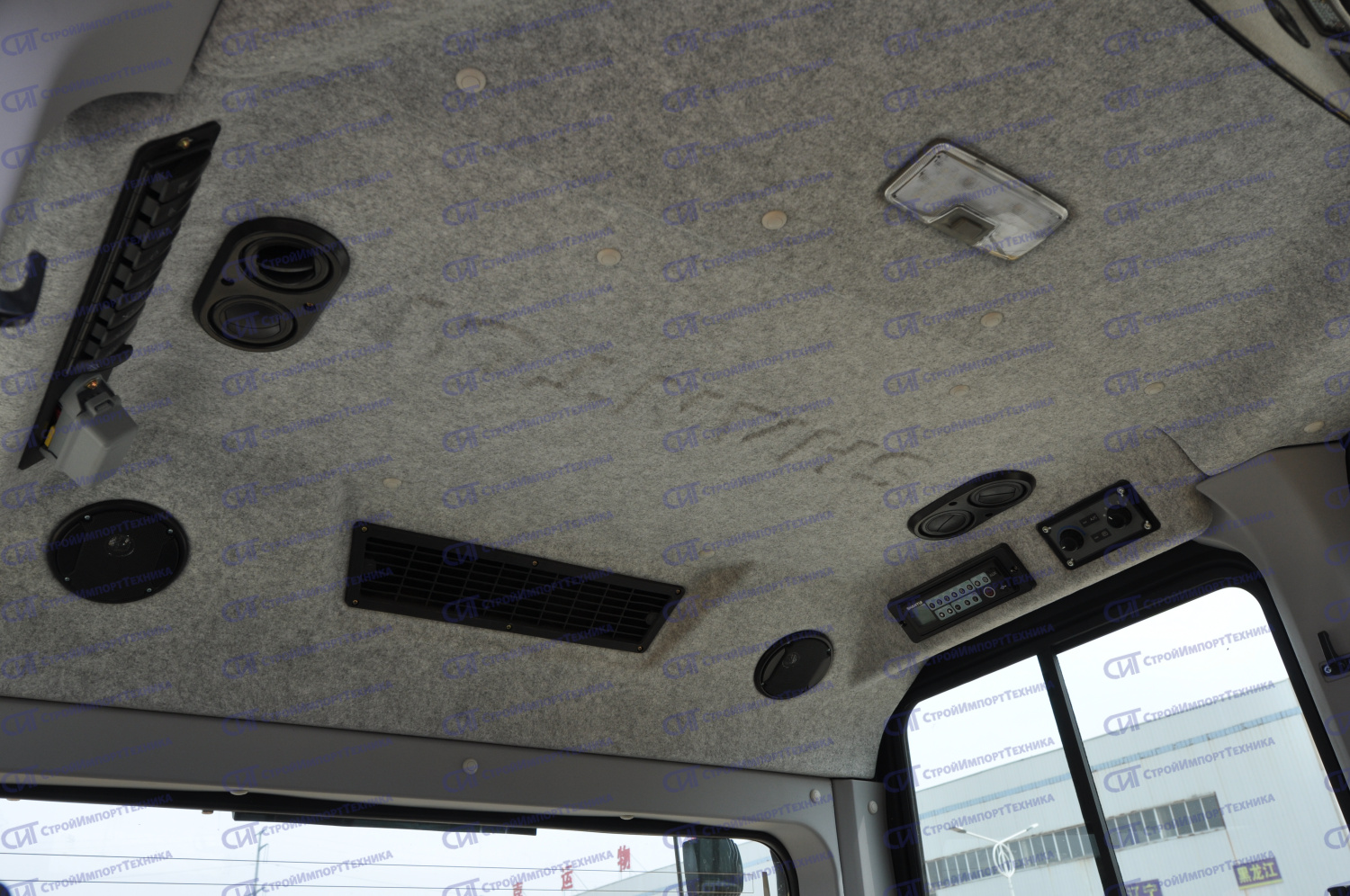

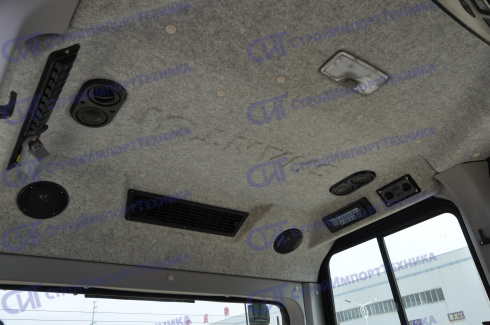

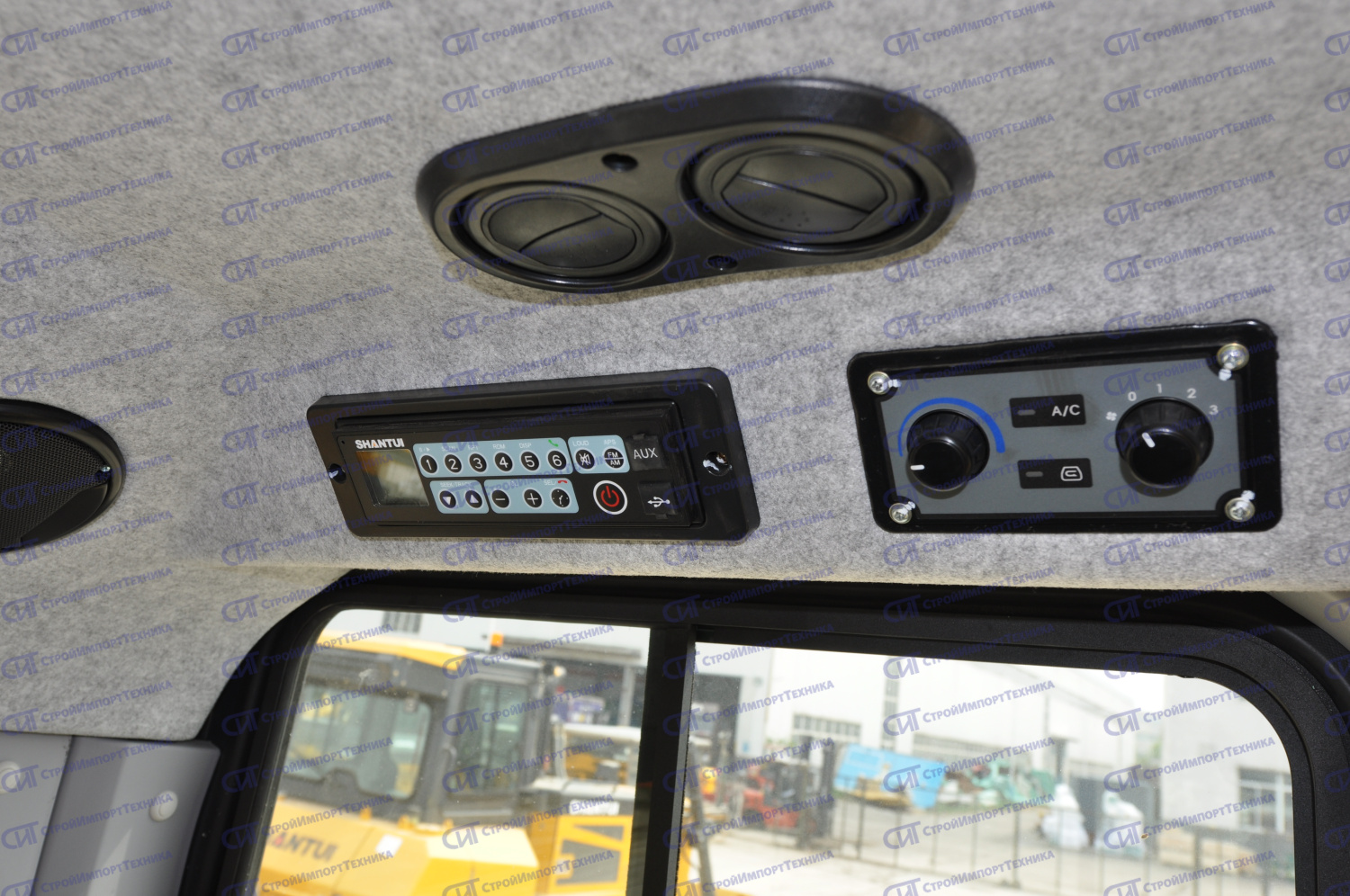

| Кондиционер и отопитель кабины (стандартный) |
| Отопитель кабины под сидением оператора (дополнительный) |
| FM/AM радиоприёмник с динамиками |
| Сиденье оператора на механической подвеске с ремнём безопасности |
| Шторка солнцезащитная переднего стекла кабины |
| Стекло кабины заднее с электрическим обогревом |
| Стеклоочиститель и стеклоомыватель переднего и заднего стекла кабины |
| Стеклоочиститель и стеклоомыватель правой и левой двери кабины |
| Переднее освещение LED фары 4 шт + 2 шт. по бокам крыши |
| Сиденье оператора на механической подвеске, ремни безопасности |
| Заднее освещение LED фары 2 шт |
| Боковая защита двигателя (крышки капота) |
| Холодный запуск двигателя |
| Рыхлитель один зуб |
| Башмак с одним грунтозацепом 560 мм |
| Проблесковый маячок оранжевого цвета |
| Руководство по эксплуатации и техническому обслуживанию на русском языке |
| ЗИП |
Опции
| Защита стёкол кабины |
| Башмак с одним грунтозацепом 610 мм |
| Башмак с одним грунтозацепом 660 мм |
| Отвал прямой |
| Отвал сферический |

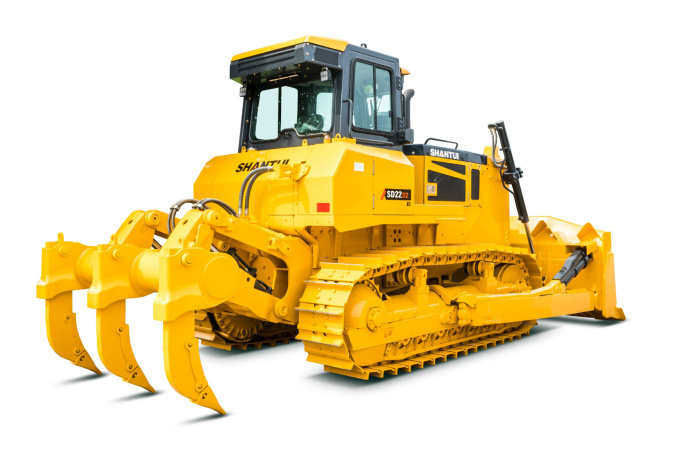

| Рыхлитель три зуба |
| Герметизированная, смазываемая гусеничная цепь |
| Защита опорных катков |
| Централизованная система смазки |
| Фильтр топливный с подогревом |
| Предпусковой-жидкостной подогреватель двигателя |
| Автономный обогреватель воздуха в кабине |
| Сидение оператора SEARS на пневматическом подвесе с электрическим обогревом |
| Нанесение логотипов заказчика |
